Elektrische Stellantriebe
von pi safety für Industrie und Ex-Bereiche (ATEX, IECEx, UKEx, ... zertifiziert)
- Präzise Steuerung und höchste Sicherheit in explosionsgefährdeten Bereichen (ATEX , IECEx, UKEx-zertifiziert)
- Wartungsarm, langlebig und optimiert für industrielle Anwendungen
- Zeitsparende und easy Installation – montieren, anschließen - fertig!
- Weltweit schnelle Verfügbarkeit – kurze Lieferzeiten
pi safety bietet innovative Stellantriebe „Made in Germany“, speziell für den Einsatz in explosionsgefährdeten Bereichen und industriellen Anwendungen.
Sie zeichnen sich durch einfache Installation, hohe Zuverlässigkeit und Anpassungsfähigkeit an verschiedene Anforderungen aus.
Montieren, anschließen - fertig! pi safety Stellantriebe sparen dank plug-and-play viel Zeit und machen das Handling jetzt noch einfacher und sicherer!
Elektrische Stellantriebe für Anwendungen in explosionsgefährdeten Bereichen
Für den Einsatz in explosionsgefährdeten Bereichen (Ex-Zonen) bietet pi safety hochsichere Antriebslösungen mit internationalen Zulassungen (ATEX, IECEx, UKEx, ... zertifiziert) – zuverlässig, langlebig und einfach zu bedienen.

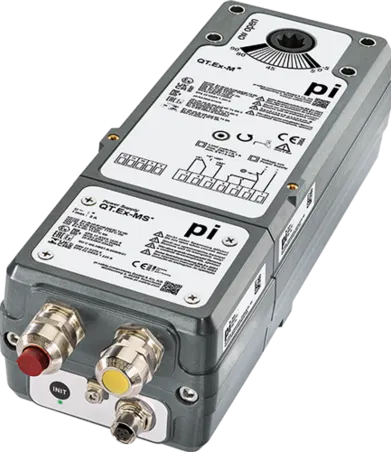

QT.Ex-M, elektrische Stellantriebe, explosionsgeschützt
Produkt-Spezifikationen
- ATEX / IECEx / UKEx / KC / INMETRO / EAC zertifiziert
- integrierte Anschlussbox
- Umgebungstemperatur -40…+70 °C
- optionale Ansteuerung / Rückführung 0…10 V; 4…20 mA
- IP66
- für Anwendung in Zone 1, 2, 21, 22
- Edelstahl / Polymer- Compound-Material für höchste
Korrosionsbeständigkeit - Optionale Sicherheitstellung/Federrücklauf
Technische Daten
| Spezifikation | II2(1)G Ex db eb ib mb [ia Ga] IIC T4 Gb II2(1)D Ex tb [ia Da] IIIC T130°C Db II2 G Ex h IIC T4 Gb II2 D Ex h IIIC T130 °C Db |
| Hersteller | pi safety components |
| Hilfsschalter | 5° / 80° Schaltpunkte max. 250 V / 0,1 A min. 5 V / 5 mA |
| Drehwinkel | 95° (5° Vorspannung) |
| Achsaufnahme | 12 x 12 mm (Doppelvierkant) |
| Leistungsaufnahme | 5 W / 7 VA Halteposition 20 W / 30 VA Motor 30 VA / 2 A Dimensionierung |
| Feuchtebereich | 0...95% r.F ohne Betauung |
| Temperaturbereich | -40...+70°C |
| Gehäusematerial | High Tech Polymer halogen-, silikonfrei |
| Gehäuseschutz | IP66 |
| Abmessungen | ca. 320 x 120 x 85 mm |
Vorteile des QT.Ex-M von pi safety
Zertifizierte Sicherheit für Ex-Zonen
- ATEX / IECEx / UKEx / KC / INMETRO / EAC zertifiziert
- Zugelassen für Zone 1, 2, 21 und 22 (Gas und Staub)
- Sichere Steuerung in explosionsgefährdeten Bereichen weltweit
Extrem belastbar in jeder Umgebung
- Temperaturbereich: -40 °C bis +70 °C
- Ideal für Außenbereiche, Offshore, Chemie oder Energieanlagen
Hohe Schutzklasse & Materialbeständigkeit
- Gehäuse in IP66 – staubdicht & gegen starkes Strahlwasser geschützt
- Edelstahl oder Polymer-Compound für maximale Korrosionsbeständigkeit
Flexible Steuerung & einfache Integration
- Ansteuerung / Rückmeldung: 0–10 V oder 4–20 mA
- Kompatibel mit gängigen Steuerungssystemen (z.B. SPS, Prozessleitsysteme)
- Integrierte Anschlussbox für schnelle Installation
Optional mit Sicherheitsstellung (Federrücklauf)
- Federrücklauf-Funktion verfügbar – bringt das System bei Stromausfall, Brand oder Ansteuerung in eine vordefinierte Sicherheitsposition (Fail-Safe Open, Fail-Safe Close oder ohne Rückstellfeder Fail-To-Position)
- Ideal für kritische Anwendungen, bei denen Stillstand vermieden werden muss
Anwendungsbereiche der pi safety Stellantriebe in explosionsgefährdeten Bereichen (QT.Ex-M):
Chemie- und Petrochemieanlagen
Steuerung von Sicherheitsventilen & Kugelhähnen sowie Stoffleitungen in Ex-Zonen
Öl- und Gasindustrie (onshore/offshore)
Regelung von Förderanlagen, Kompressoren, Speicher- und Pipeline-Systemen
Pharmaindustrie
Sichere Prozessautomation in gas- oder staubexplosiven Bereichen
Lack-, Farben- und Lösungsmittelverarbeitung
Absicherung und Steuerung explosionsgefährdeter Misch- und Abfüllprozesse
Bergbau und Tunneltechnik
Einsatz in klimatisch extremen und sicherheitskritischen Umgebungen
Marine und Offshore-Plattformen
Salzwasserbeständige, explosionsgeschützte Lösungen für Schiffbau und Energieversorgung
Elektrische Stellantriebe für Anwendungen in der Industrie
Elektrische Stellantriebe von pi safety für industrielle Anwendungen bieten zuverlässige Leistung in anspruchsvollen Umgebungen – ideal für verfahrenstechnische Anlagen, Automatisierung und OEM-Projekte.
QT.Nc-M, elektrische Stellantriebe
Produkt-Spezifikationen
- integrierte Anschlussbox
- Umgebungstemperatur -40…+70 °C
- optionale Sicherheitsstellung / Federrücklauf
- optionale Ansteuerung / Rückführung 0…10 V; 4…20 mA
- IP66
- Höchste Korrosionsbeständigkeit·
Technische Daten
| Hersteller | pi safety components |
| Hilfsschalter | 5° / 80° Schaltpunkte max. 250 V / 0,1 A min. 5 V / 5 mA |
| Drehwinkel | 95° (5° Vorspannung) |
| Achsaufnahme | 12 x 12 mm (Doppelvierkant) |
| Leistungsaufnahme | 5 W / 7 VA Halteposition 20 W / 30 VA Motor 30 VA / 2 A Dimensionierung |
| Feuchtebereich | 0...95% r.F ohne Betauung |
| Temperaturbereich | -40...+70°C |
| Gehäusematerial | halogen-, silikonfrei |
| Gehäuseschutz | IP66 |
| Abmessungen | ca. 320 x 120 x 85 mm |
Vorteile des QT.Nc-M – von pi safety
Zuverlässige Antriebstechnik für industrielle Prozesse
- Entwickelt für den Dauerbetrieb in anspruchsvollen Industrieumgebungen
- Ideal für Anwendungen in Wasser-/Abwassertechnik, Maschinenbau, Gebäudetechnik und Prozessautomation
Breiter Temperaturbereich
- Einsatzbereit bei Temperaturen von -40°C bis +70°C
- Optimal für Innen- und Außeneinsätze, auch unter extremen Bedingungen Robust und geschützt – auch im Außeneinsatz
- Schutzart IP66: staubdicht und gegen starkes Strahlwasser geschützt
- Gehäuse aus korrosionsbeständigem Material – auch in feuchten oder aggressiven Umgebungen bspw. Seewasser einsetzbar
Einfache Montage & schnelle Inbetriebnahme
- Integrierte Anschlussbox für zeitsparende Installation „montieren - anschließen - fertig!“
- Kompakte Bauweise – perfekt für beengte Einbauverhältnisse oder OEM-Projekte
Flexible Steuerung & Rückmeldung
- Unterstützt 0–10V und 4–20mA Signale
- Kompatibel mit SPS, Leitsystemen und modernen Automatisierungsplattformen
- Optional: Sicherheitsstellung (Federrücklauf / oder Fail Safe) für Anlagen mit erhöhten Sicherheitsanforderungen
Wirtschaftlichkeit & Langlebigkeit
- Wartungsarm und langlebig durch hochwertige Komponenten
- Geringe Betriebskosten über die gesamte Lebensdauer
Qualität made in Germany
- Nach höchsten industriellen Standards in Deutschland entwickelt und produziert
- Langjährige Erfahrung in sicherheitsrelevanten Anwendungen
Anwendungsbereiche der pi safety Stellantriebe für die Industrie (QT.Nc-M):
Wasser- und Abwassertechnik
Regelung von Ventilen, Klappen und Pumpensystemen
Energieversorgung & Kraftwerke
Steuerung von Dampfleitungen, Kühlsystemen oder Gasregelstrecken
Maschinen- und Anlagenbau
Integration in automatisierte Systeme für Prozesssteuerung
Gebäudeautomation & HLK
Steuerung von Luftklappen, Heiz-/Kühlsystemen, Brandschutzklappen
Lebensmittel- & Getränkeindustrie
Saubere, wartungsarme Antriebe für Ventile in sensiblen Bereichen
Häufig gestellte Fragen (FAQs) zu elektrischen Stellantrieben von pi safety
Ja, unsere Stellantriebe sind kompatibel mit gängigen Automatisierungs- und Leitsystemen. Sie unterstützen verschiedene Steuerungsarten – von klassischer 2-Punkt-Ansteuerung über analoge Signale.
Alle Modelle sind in IP66 ausgeführt und besitzen dank eines eigenentwickelten Materials SSPC (Edelstahlt-Kunsstoffcompound) hervorragende Eigenschaften gegen Salzwasser und Chemikalien.
Absolut. Neben unserem Standardprogramm entwickeln wir auch kundenspezifische Sonderlösungen oder OEM-Versionen – angepasst an Bauform, Schnittstelle, Umgebung oder Funktion. Sprechen Sie uns einfach an!
Die Stellantriebe von PI Safety, insbesondere die Serie QT.Ex-M, sind zertifiziert nach:
- ATEX (Europa)
- IECEx (international)
- UKEx (Vereinigtes Königreich)
- INMETRO (Brasilien)
- EAC (Eurasische Wirtschaftsunion)
- KC (Korea)
Diese Zertifizierungen bestätigen die Eignung der Produkte für den Einsatz in explosionsgefährdeten Bereichen gemäß den jeweiligen regionalen und internationalen Standards.
Die explosionsgeschützten Stellantriebe von PI Safety sind geeignet für den Einsatz in den Zonen:
- Zone 1: Bereiche, in denen eine explosionsfähige Atmosphäre gelegentlich auftritt
- Zone 2: Bereiche, in denen eine explosionsfähige Atmosphäre selten und nur kurzzeitig auftritt
- Zone 21: Bereiche mit gelegentlichem Auftreten von explosionsfähiger Staubatmosphäre
- Zone 22: Bereiche mit seltenem und kurzzeitigem Auftreten von explosionsfähiger Staubatmosphäre
Diese Klassifizierungen gewährleisten den sicheren Einsatz der Geräte in entsprechenden Umgebungen.
Das Zwei-Komponenten-Design ermöglicht die Trennung des Funktionsteils vom Anschlusskasten. Dies erleichtert Wartungsarbeiten, da der Funktionsteil ohne Beeinträchtigung der elektrischen Anschlüsse entfernt werden kann. Zudem erhöht es die Sicherheit, da während der Wartung keine zusätzlichen Explosionsgefahren entstehen.
Die Stellantriebe sind für einen weiten Temperaturbereich von -40°C bis +70°C ausgelegt. Dies ermöglicht den Einsatz in verschiedensten klimatischen Bedingungen, von kalten Außenbereichen bis hin zu warmen Industrieanlagen. Spezielles Zubehör, kann den Temperaturbereich erweitern.
PI Safety verwendet ein spezielles Polymer-Verbundmaterial, mit diesen Vorteilen:
- Hohe Korrosionsbeständigkeit
- Geringes Gewicht
- Einfache Handhabung und Montage
- Beständigkeit gegen aggressive Medien
Dies macht die Stellantriebe besonders langlebig und wartungsarm.
Ein Federrücklauf-Stellantrieb verfügt über eine mechanische Feder, die im Falle eines Stromausfalls oder einer Störung den Antrieb automatisch in eine vordefinierte Sicherheitsposition zurückführt. Dies ist besonders wichtig in sicherheitskritischen Anwendungen, um z.B. Ventile oder Lüftungs- und Brandschutzklappen automatisch zu schließen oder zu öffnen und so Anlagen und Leben zu schützen.
pi safety bietet Ihnen einen direkten technischen Support durch erfahrene Entwickler und Anwendungstechniker – ohne Umwege über externe Callcenter oder Distributoren.
Im Gegensatz zu vielen Wettbewerbern, bei denen der Support häufig über gestaffelte Vertriebskanäle, Ticketportale oder zentrale Serviceplattformen abgewickelt wird, erhalten Sie bei pi safety:
- persönliche Ansprechpartner mit direkter Erreichbarkeit
- kurze Reaktionszeiten, auch bei Sonderfällen und OEM-Anfragen
- technische Beratung ab Planungsphase, nicht erst bei Problemen
- Service „Made in Germany“ – Entwicklung, Produktion & Support am selben Standort
Das bedeutet: schneller, kompetenter und lösungsorientierter Support, speziell für B2B-Kunden mit technischen Anforderungen – egal ob Standardgerät oder individuelle Anpassung.
